我公司中标嘉兴市甪里街延伸段贯通完善工程(二标)旧桥桥梁顶升工程
来源: | 作者:tianyanzhuwu | 发布时间: 2020-04-13 | 100 次浏览 | 分享到:

我公司中标嘉兴市甪里街延伸段贯通完善工程(二标)旧桥桥梁顶升工程



工程概况:

甪里街延伸段是贯穿整个湘家荡区域的一条东、西交通主干道,其贯通完善有助于湘家荡区域道路网络的快速形成,将进一步加强城乡之间交通、生态、休闲、旅游等联系,对道路沿线地块的开发和湘家荡旅游度假区稳步发展将起到非常重要的作用。

甪里街(07省道至亚太路〕路段现状为16m宽道路,针对K2+754.20K3+251.480老桥进行改造拓宽,在现状桥梁北侧,新建一座断面宽度16m的桥梁,在现状桥梁南侧,新建一座断面宽度5m的人非桥,新老桥梁之间结构独立,桥面铺装连续。

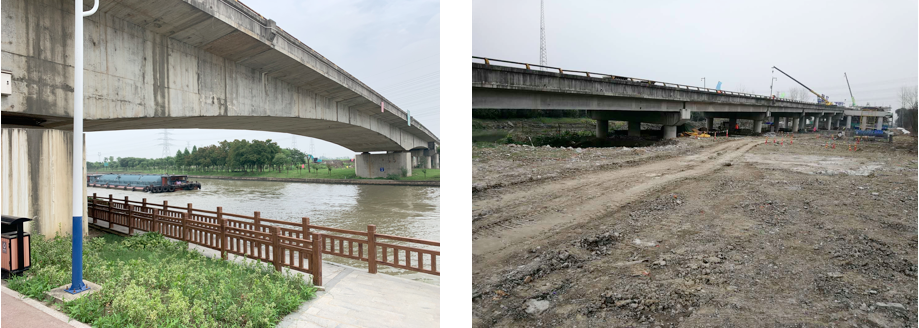

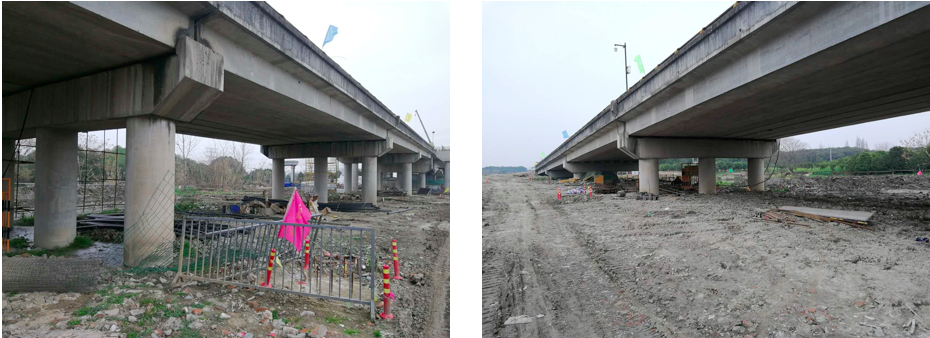

老桥为总宽12.5m的桥梁,其中主桥为跨径组合38m+64m+38m单箱单室预应力混凝土连续梁结构;两侧引桥均为7*25m预制空心板梁结构。主桥为板式桥墩,基础采用双排D1.5m钻孔灌注桩;引桥采用排架式桥墩,一桩一柱内设置横系梁结构,立柱直径1.2m,桩基础为1.4m钻孔桩。桥梁与路基相接采用放坡形式,桥台为埋置式,桩基础为单排1.2m钻孔桩。该桥设计荷载:城-A级,于2009年完成设计,建成时间尚不足十年。

老桥通航净空为 55×5.5m,三级航道要求满足60×7.0m。根据航道提升要求,控制桥梁在纵桥向线形不变的情况下,对老桥进行整体頂升。顶升高度2.5米,顶升面积5500平方米,总顶升重量14270吨。

施工方法:

桥梁1-7#10-16#墩同时施工下抱柱梁和盖梁牛腿反力体系,8#9#墩承台放样植螺栓。7#-10#墩梁底顶升点位置安装分配梁。随后进行所有承台支撑安装、限位系统安装及横向联系安装,安装千斤顶等顶升设备。本次顶升施工分三次顶升,河东侧引桥一次,主桥一次,河西侧引桥一次。各次顶升设备安装完成后即进行称重试顶升,梁体顶升施工前,清除伸缩缝内杂物,安装桥梁限位装置;具备顶升条件后,试顶升梁体10mm,试顶升结束后进行整体顶升施工。顶升采用我公司专利顶升技术-整体交替顶升技术。待梁体顶升完成后,对墩柱进行断柱顶升到位和接高施工,养护达到强度后即可进行落梁。



该工程合同工期:150

工程承包方式:特种专业分包

业主单位:嘉兴湘家荡投资有限公司

设计单位:嘉兴市规划设计研究院有限公司

监理单位:浙江求是工程咨询监理有限公司

总承包单位:浙江协和建设有限公司
